室外監控如何安裝

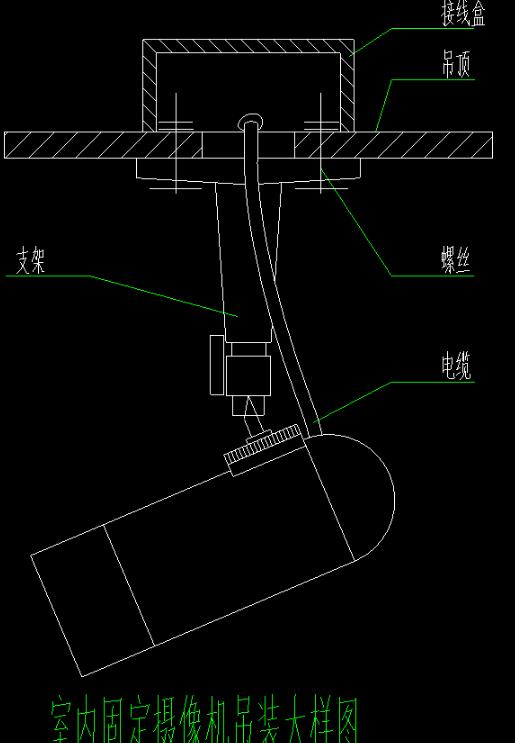

        室內相機安裝高度為2.5-5米，可根據相機重量選擇膨脹螺栓或塑料膨脹管和螺釘。

        室內監控安裝一般比較簡單，項目示例：電梯監控系統圖。

室外監控安裝要求

一、基礎安裝

        1.無特殊情況。所有監測立桿預埋件混凝土均為C25混凝土，鋼筋符合國家標準和風要求。其中，水泥為425號普通硅酸鹽水泥。混凝土比例和最小水泥用量應符合GBJ204-83的要求；預埋件地腳螺栓法蘭上方的螺紋應包扎良好，防止螺紋損壞。監測立桿預埋件應根據預埋件安裝圖正確放置，確保支臂桿伸出。

        2.監測立桿基礎混凝土澆筑面平整度小于5mm/m，盡量保持立桿預埋件水平。預埋件法蘭小于周圍地面20~30mm，然后用C25細石混凝土覆蓋加強肋，防止積水。

二、要注意避雷

        1.前端設備，如攝像頭，應放置在閃光器（避雷針或其他閃光導體）的有效保護范圍內。當攝像頭獨立安裝時，避雷針最好距離攝像頭3-4米。如果有困難的避雷針，也可以安裝在攝像頭的支撐桿上線可以直接使用金屬桿本身或選擇φ8鍍鋅圓鋼。為防止電磁感應，沿桿引入攝像頭的電源線和信號線應通過金屬管屏蔽。

        2.為防止雷電波沿線侵入前端設備，應在設備前的每條線路上安裝適當的避雷器，如電源線（AC220V或DC12V）、網線、控制線和開關線。

        3.相機的電源一般為AC220V或DC12V。如果相機由DC變壓器供電，則單相電源避雷器應串聯或并聯在DC變壓器前端。如果DC電源傳輸距離大于15米，則低壓DC避雷器也應串聯在相機端。

        4.室外前端設備接地良好，接地電阻小于4ω，高土電阻率區域可放寬至10ω。

三、不銹鋼防水箱

        1.箱體分為落地箱和桿掛箱。落地箱的位置不得妨礙原有的其他公共設施或道路。地板配電箱底座應抬高，室外應高于地面200mm，表面應用水泥抹平。接線完成后，應關閉底座周圍和管口，防止老鼠、蛇等小動物進入箱內。

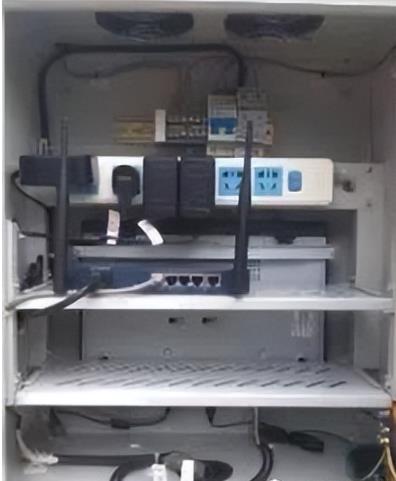

        2.箱內接線應排列整齊，綁扎成束，固定在活動部位。電纜應有適當的余量，以便于維護。箱內設備的安裝應有利于散熱，擺放整齊美觀，操作方便。如下圖所示：光纖、信號線、電源線拉入箱內，標識清晰，電纜不得暴露，需要檢測光纖損耗，并進行電源檢查。箱子必須正確接地。

落地式箱體內部

        3.箱體安裝高度應遠離地面3米以上，并用20毫米寬的不銹鋼環繞桿。桿上的箱體安裝效果必須與桿平行。箱體應固定在桿的托盤上，并用不銹鋼螺釘固定。托盤出廠時，盤面處理會有一定的偏差，因此需要在箱體與桿件之間加螺釘。安裝效果圖如下：

四、安裝細節

        1.桿旁、控制箱旁、電纜轉彎處。當電纜管直線長度超過50米或兩端電纜管不在同一平面相距100mm時，必須設置手孔井。

        2.手孔井內圍尺寸為500（長）×500（寬）×600（深）MM，用礫石鋪層滲水；手孔井四壁必須涂水泥砂漿。

        3.控制箱由設備制造商根據所需容量配備。外殼采用優質冷軋鋼板，壁厚不小于1.2mm，噴涂室外塑料粉末，防水、防盜、散熱。

        4.結構鋼不得影響材料和機械性能的裂紋。分層、重皮、夾渣等缺陷麻點或劃痕深度不得大于鋼厚負公差的1/2，不得大于0.5mm。
